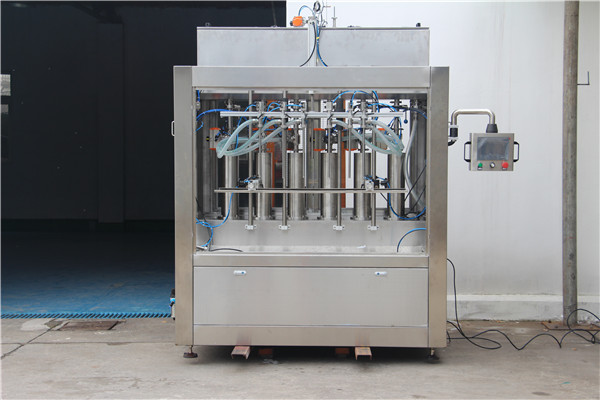

Puhas pneumaatiline poolautomaatne tomatikastme täidismasin

Shanghai VKPAK automatic tomato sauce filling machine, tomato sauce filler equipment is application for filling paste, sauce, jam, ketchup and other food sauce.
Kastmega ketšupi täitmise seadmed on varustatud pöördventiili ja kolvisüsteemiga, täitesüsteem on konstrueeritud vastavalt kastme tihedusele, see võib kastme täita mis tahes tüüpi mahutites, näiteks klaaspudelites, purkides ja trummelgallonites.
Täitepihustid on konstrueeritud vastavalt pudeli suu suurusele ja kastmega täiteklapiga.

Tomatikastme ketšupi automaatse täitmise masina omadused

304 roostevabast terasest konstruktsioon ja ketšupi kontaktdetailid on 316L roostevabast terasest
Schneider PLC ja puutetundliku ekraaniga juhtimine
Reguleerige servomootoriga juhitavat, üks servomootor ajab ühte kolbi valikuvõimaluse, suure kiiruse ja suure täpsuse saavutamiseks.
Täpne täitemaht täpsusega ± 0,5–0,8%
Pudel puudub, täidis puudub, automaatne hoiatus vigade eest
Täitmiseks blokeeritud pihustid on tilgad, siid ja automaatselt lõigatud viskoosne vedelik
Kerge hooldada, see ei vaja spetsiaalseid tööriistu ja oskusi.
Sukeldumisdüüsid vahutavate toodete täitmiseks alt ülespoole.
Pudeli suu võib vajadusel leida

Rakendused

Alates õhukesest vedelikust kuni viskoossusvedelikuni

Tehnilised parameetrid

1	Kiirus	20–100 pudelit / min
2	Täitmisdüüside arv	2-16täites düüse
3	Täitevahemik	100-1000ml, 1000-5000ml
4	Mõõtmise täpsus	± 1%
5	Tööjõud	220 VAC 50 / 60Hz
6	Õhurõhk	4 ～ 6㎏ / ㎝²
7	Õhukulu	1 m³ / min
8	Võimsuse kiirus	0,8kw
9	Servomootor	2KW
10	Neto kaal	450KG

Erinevus pneumaatilise ajami ja servomootori vahel

Ei	pneumaatiline ajam	servo mootoriga
1	Kolvi juhtimiseks kasutage pneumaatilist õhusilindrit	Kolvi juhtimiseks kasutage servomootorit
2	Reguleerige täitekogust üldkruvi abil käsitsi	Reguleerige täitemahtu automaatselt, peate ainult täitmise mahu puutuma ekraan
3	Täpsus +1% 100 g kohta	Täpsus+0,8% 100 g kohta

Komponentide loend

Komponentide loend
PLC	Schneider
Puuteekraan	Schneider
Sageduse konverter	danfoss
Servomootor	Schneider
Kiiruse reduktor	GOLDGUN, shanghai
Õhulüliti	Schneider
Pihustite õhusilinder	airtac
